Современный «кровельный пирог»
Современный «кровельный пирог» - это специфическая конструкция, которая должна и сохранять тепло в помещениях зимой, и предотвращать его поступление внутрь помещения летом (тепло от раскаленной крыши), а также предохранять утеплитель от проникновения в него паров воды из помещения и пропускать через свою толщу и выводить «на улицу» пары влаги, все же попавшие в утеплитель. Кроме того, в некоторых случаях «пирогу» приходится предохранять кровельный материал от губительного воздействия все тех же паров. Для обеспечения этого кровля должна быть не просто утепленной, а обязательно вентилируемой.

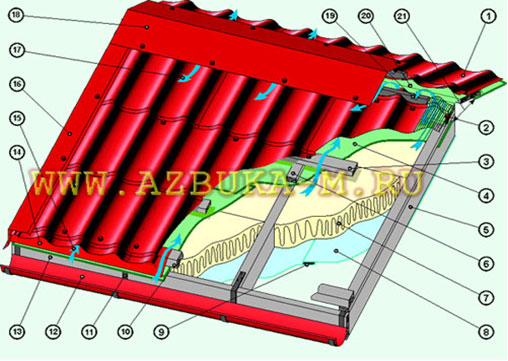

Обустройство кровельного пирога под профнастил или металлочерепицу
1. Металлочерепица или профнастил
2. Саморез кровельный со сверлом и EPDM прокладкой
3. Обрешетка (доска 25х100 необрезная)
4. Гидроизоляция (диффузионная мембрана)
5. Стропило (брус 50х150)
6. Контр-обрешетка (доска 25х100 необрезная)
7. Утеплитель (базальтовая плита 150мм)
8. Пароизоляция
9. Соединительная лента (двухсторонний скотч)
10. Первая доска обрешетки (брус 40х40)
11. Крюк для крепление желоба
12. Водосливной желоб круглый
13. Лобовая доска (деревянная 30х150 обрезная)
14. Карнизная планка
15. Втягивание воздуха под металлочерепцу
16. Ветровая планка
17. Выход воздуха из под конька
18. Конек
19. Вентиляционные отверстия в профильном уплотнителе
20. Вентиляционный “конек” в гидроизоляции
21. Вент.зазор между гидроизоляцией
Ещё раз стоит подчеркнуть, что очень важно обеспечить вентиляцию утеплителя и внутреннего пространства под профнастилом или металлочерепицей.
Нормальная вентиляция возможна только при стечении трех обязательных обстоятельств: обустройство вентиляционного зазора между гидроизоляцией и верхним покрытием (профнастил или металлочерепица), заход воздуха под металлочерепицу на карнизе (14) и, наконец, выход воздуха из под конька (17).
Но есть еще влажный теплый воздух, который поступает из помещения через потолок, чердак или мансарду. При комфортных для человека условиях относительная влажность воздуха при комнатной температуре 22°С составляет примерно 60%. Причем этот влажный теплый воздух преимущественно выходит через крышу, и только незначительная часть через стены и окна. Теплый воздух по мере прохождения через утеплитель остывает, и лишняя влага из него конденсируется - иногда на гидроизоляционной пленке, иногда в утеплителе, иногда непосредственно на потолке здания с внутренней стороны (это, кстати, говорит о плохой теплоизоляции кровли).
От этого избавляются, отсекая влажный воздух с помощью пароизоляционной пленки (8). Соседние слои пароизоляции обязательно должны быть склеены между собой, например двухсторонним строительным скотчем (9). В противном случае защиты утеплителя от намокания НЕ БУДЕТ!
Но одного этого недостаточно, помимо пароизоляции необходимо проветривание утеплителя.
Правила такие же, как и в предыдущем случае - возможность захода воздуха снизу в подшивке карниза, проход воздуха через утеплитель доверху и возможность выхода воздуха в подкровельное пространство.
Последнее наиболее важно, так как в слое гидроизоляции наверху обязательно должен быть обустроен дополнительный «конек» из полосы гидроизоляционной пленки (20). Причем между ним и основным слоем должен быть зазор (который, как правило, равен толщине контр-обрешетки, так-как именно контр-обрешетка расположена между ними), а основной слой гидроизоляции не должен доходить до верха крыши - должен быть зазор между таким-же слоем из соседнего ската (21).
Однако не зная этого, строители иногда перехлестывают пленку на коньке, создавая парниковый эффект в утеплителе. В любом случае, если гидро-паро-изоляция в кровле сделана неправильно, роса, выпавшая из остывающего воздуха, накапливается в утеплителе, ЗНАЧИТЕЛЬНО ухудшая его свойства. Зимой это все усугубляется еще и тем, что влажный (или даже мокрый) утеплитель замерзает и превращается в кусок льда (впрочем, тоже теплоизолятор, хоть и намного хуже базальтового утеплителя).
Если же все сделано правильно, воздух из утеплителя через зазор в гидроизоляции (21) попадает в подкровельное пространство. А дальше он вместе с воздухом, идущим под металлочерепицей (15) и (17) выходит наружу под коньком через отверстия в коньковом уплотнителе (19).
