В этой статье Вы можете познакомиться с типами профнастила: какие типы профнастила подходят для крыши, какие для стен. Профнастил обычно выбирается по типу профиля и покрытия, по высоте гофры и характеристикам.

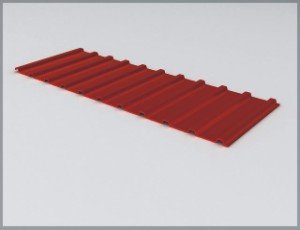

С10-1100 (1000)-t
Стеновой профнастил с высотой гофра 10мм, монтажной шириной 1100 или 1000мм. Толщина листа (t) - 0,5; 0,55; 0,6; 0,7; 0,8мм.

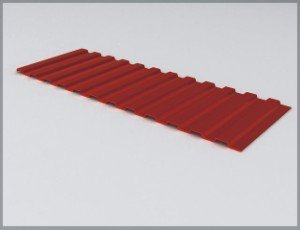

СC10-1100-t
Стеновой симметричный профнастил высотой гофра 10мм, монтажной шириной 1100мм. Толщина листа (t) - 0,5; 0,55; 0,6; 0,7; 0,8мм.

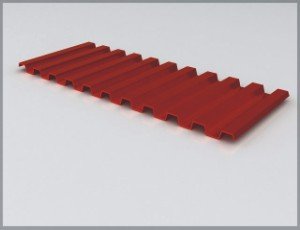

СC21-1000-t
Стеновой профнастил высотой гофра 21мм, монтажной шириной 1000мм. Толщина листа (t) - 0,5; 0,55; 0,6; 0,7; 0,8мм.

Типы профнастила НС

НC35-1000-t
Стеновой и кровельный профнастил высотой гофра 35мм, монтажной шириной 1000мм. Толщина листа (t) - 0,5; 0,55; 0,6; 0,7; 0,8мм.

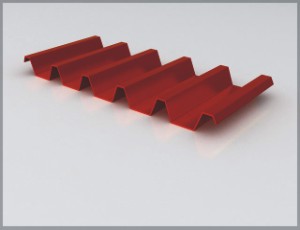

C44-1000-t
Стеновой профнастил высотой гофра 44мм, монтажной шириной 1000мм. Толщина листа (t) - 0,5; 0,55; 0,6; 0,7; 0,8мм.

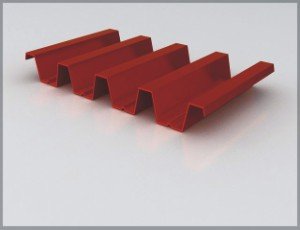

Н57-750-t
Кровельный профнастил высотой гофра 57мм, монтажной шириной 750мм. Толщина листа (t) - 0,6; 0,7; 0,8мм.

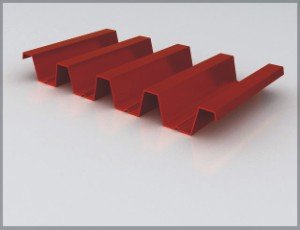

Н60-845-t
Кровельный профнастил высотой гофра 60мм, монтажной шириной 845мм. Толщина листа (t) - 0,7; 0,8; 0,9мм.

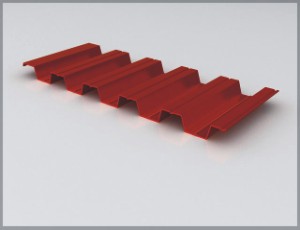

Н75-750-t
Кровельный профнастил высотой гофра 75мм, монтажной шириной 750мм. Толщина листа (t) - 0,7; 0,8; 0,9мм.

Тип профиля профнастила и условные обозначения

Условные обозначения: x xx-xxx - t

x - тип профнастила:

• С - стеновой
• СС - стеновой симметричный
• Н - кровельный С - стеновой
• СС - стеновой симметричный
• Н - кровельный

xx - высота гофра,

xxx - монтажная ширина,

t - толщина металла.

Предельная расчетная равномерно распределенная нагрузка для профлистов

Профлист	Пролет (м)	Нагрузка при расчетной схеме, кг/м2
HC35-1000-0,55	1,5	432**	247**	282*	271*
	3	54**	124**	104**	111**
HC35-1000-0,60	1,5	471**	322**	365*	350*
	3	58**	148**	114**	121**
HC35-1000-0,70	1,5	549**	493**	560*	537*
	3	68**	172**	133**	142**
HC35-1000-0,80	1,5	627**	670**	762*	732*
	3	78**	198**	153**	164**
C44-1000-0,55	1,5	512**	235*	267*	256*
	3	64**	118*	134**	128*
C44-1000-0,60	1,5	556**	307*	349*	335*
	3	69**	154*	175**	167*
C44-1000-0,70	1,5	658**	474**	540*	518*
	3	82**	211	264	245
C44-1000-0,80	1,5	747**	650*	741*	711*
	3	93**	240	300	280
H57-750-0,70	3	290,2**	262,4*	309,9*	295,9*
	4	—	1701	1990*	—
H57-750-0,80	3	337,1	365,8	426,8	409,9
	4	—	205,8	25,63	—
H60-845-0,70	3	323,6**	230,5*	269,8*	257,7*
	4	—	—	184,3*	—
H60-845-0,80	3	388,3	324,6*	378,5*	306,4*
	4	—	203,5	254,4	—
H60-845-0,90	3	439,3	427,1	504,3*	482,0*
	4	—	240,2	300,3	—
H75-750-0,80	3	582,4	527,2	659,1	615,9
	4	248,5**	296,6	370,8	—
H75-750-0,90	3	645,8	617,2	77,14	720,9
	4	293,6**	347,1	434	—

Значения со знаком ** получены с учетом допустимого прогиба, принятого равным 1/150 пролета.
Значения со знаком * соответствуют условию обеспечения местной устойчивости стенок гофров на опорах.
Остальные значения предельной нагрузки рассчитаны из условия прочности профилированных листов


Масса и момент инерции профилированного листа

При определении массы профилированного листа масса цинкового покрытия, нанесенного на 1 м2 листа с двух сторон, принята равной 414 г.

Момент инерции сечения профнастила является справочным и определяется при сжатых широких полках с рабочей шириной 60t

Типы покрытия профнастила

Окраска

Мы производим окраску профнастила на английской линии "Redman" по технологии "коил-коутинг" с использованием эмалей и пластизолей фирм "BASF Coating" (Германия), "Backer" (Швеция), "Texnos Steel" (Финляндия), пуралом, PVDF.
Наличие дополнительного лакокрасочного покрытия удваивает срок службы с 15 до 30 лет.
По желанию заказчика окрашенная поверхность может быть защищена специальной пленкой, которая снимается после монтажа.

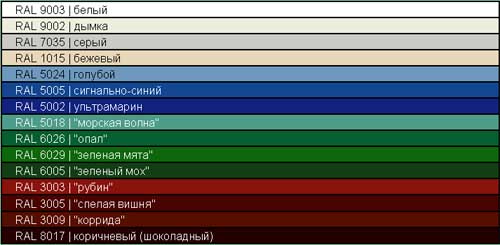

Палитра цветов

Слои краски металла

1. Покрытие
2. Грунт
3. Пассивирующий слой
4. Хроматирующий слой
5. Слой цинка
6. Стальной лист
