Негорючие клееные панели с минераловатным утеплителем

ЗАО “Группа компаний ”Электрощит”-ТМ-Самара изготавливает панели трехслойные стеновые и кровельные с несгораемым утеплителем из минеральной ваты на основе базальтового волокна по ТУ 5284-048-00110473-2001 и ТУ 5284-050-00110473-2001 соответственно.

Сэндвич-панели предназначены для применения в жилищно-гражданском и промышленном строительстве и эксплуатации в не аг-рессивной и слабоагрессивной среде.
Верхний и нижний слой выполнен из оцинкованного окрашенного или не окрашенного листа толщиной 0,6 - 0,8мм, средний слой - утеплитель из базальтовой минеральной ваты с поперечно-ориентированным расположением волокон. Утеплитель относится к категории негорючих материалов.

Типы стеновых панелей. Австралийская линия

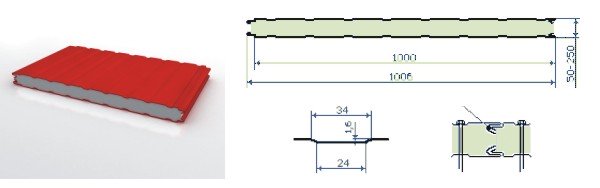

Тип 1.
Заводская маркировка - ПТСМА.

Длина: 1500-12000мм.
Ширина габаритная: 1016мм. Ширина монтажная: 1000мм.
Толщина по утеплителю: 50, 80, 100, 120, 150, 200, 225, 250 мм.
Верхняя и нижняя облицовка с трапециевидными гофррами.

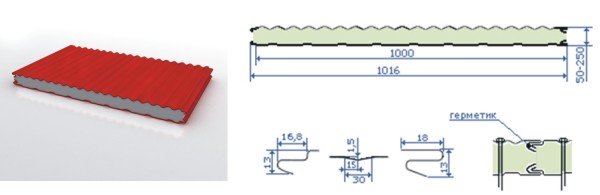

Тип 2.
Заводская маркировка - ПТСМА.

Длина: 1500-12000мм.
Ширина габаритная: 1016мм. Ширина монтажная: 1000мм.
Толщина по утеплителю: 50, 80, 100, 120, 150, 200, 225, 250 мм.
Верхняя облицовка с трапециевидными гофррами. Нижняя облицовка линованная.

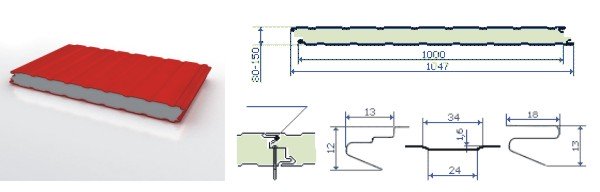

Тип 3.
Заводская маркировка - ПТСМСА, стеновая панель со скрытым креплением.

Длина: 1500-12000мм.
Ширина габаритная: 1047мм. Ширина монтажная: 1000мм.
Толщина по утеплителю: 50, 80, 100, 120, 150 мм.
Верхняя и нижняя облицовка с трапециевидными гофррами.

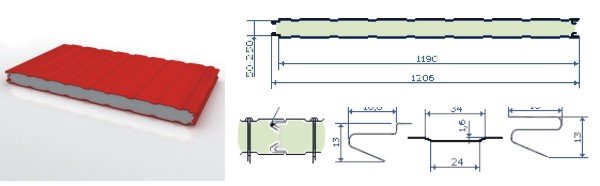

Тип 4.
Заводская маркировка - ПТСМСА.

Длина: 1500-12000мм.
Ширина габаритная: 1206мм. Ширина монтажная: 1190мм.
Толщина по утеплителю: 50, 80, 100, 120, 150, 200, 225, 250 мм.
Верхняя и нижняя облицовка с трапециевидными гофррами

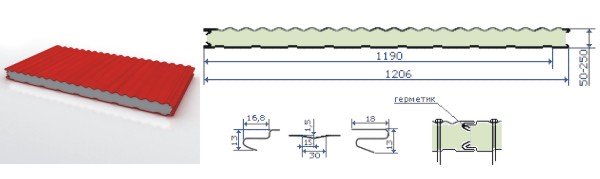

Тип 5.
Заводская маркировка - ПТСМА.

Длина: 1500-12000мм.
Ширина габаритная: 1206мм. Ширина монтажная: 1190мм.
Толщина по утеплителю: 50, 80, 100, 120, 150, 200, 225, 250 мм.
Верхняя облицовка с трапециевидными гофррами. Нижняя облицовка линованная

Типы стеновых панелей. Корейская линия

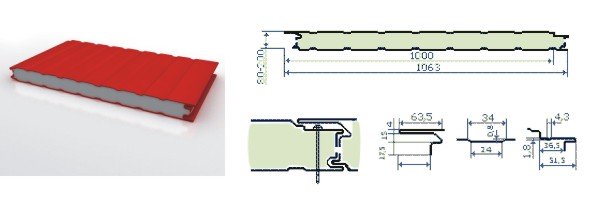

Тип 6.
Заводская маркировка - ПТСМСК1. Стеновая панель со скрытым креплением

Длина: 1500-15000мм.
Ширина габаритная: 1063мм. Ширина монтажная: 1000мм.
Толщина по утеплителю: 80, 100, 120, 150, 200 мм.
Верхняя и нижняя облицовка с трапециевидными гофррами

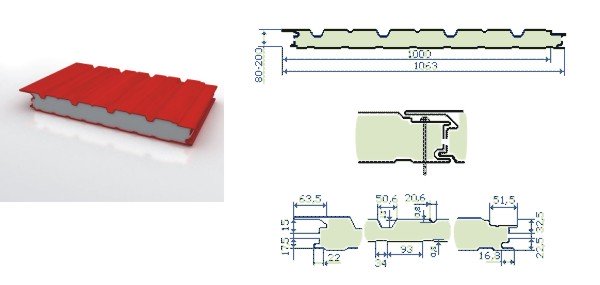

Тип 7.
Заводская маркировка - ПТСМСК2. Стеновая панель со скрытым креплением

Длина: 1500-15000мм.
Ширина габаритная: 1063 мм. Ширина монтажная: 1000 мм.
Толщина по утеплителю: 80, 100, 120, 150, 200 мм.
Верхняя облицовка с глубокими трапециевидными гофррами. Нижняя облицовка с мелки-ми трапециевидными гофррами

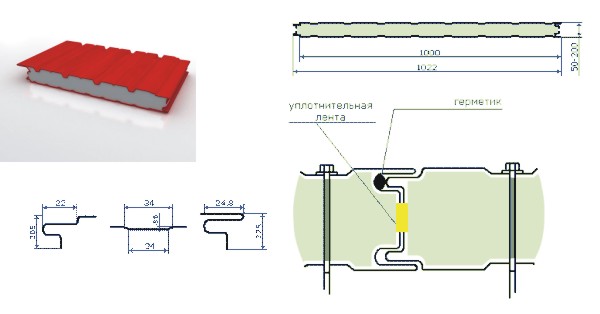

Тип 8.
Заводская маркировка - ПТСМСК.

Длина: 1500-15000мм.
Ширина габаритная: 1022 мм. Ширина монтажная: 1000 мм.
Толщина по утеплителю: 50, 80, 100, 120, 150, 200 мм.
Верхняя и нижняя облицовка с трапециевидными гофррами.

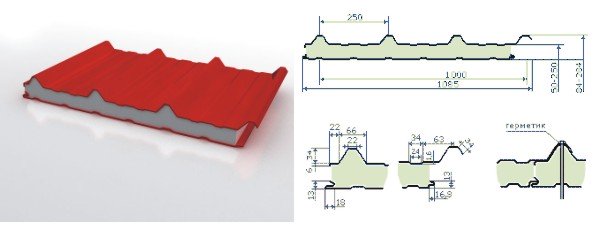

Тип 9.
Заводская маркировка - ПТКМА. Австралийская линия

Длина: 1500-15000мм.
Ширина габаритная: 1085мм. Ширина монтажная: 1000мм.
Толщина по утеплителю: 50, 80, 100, 120, 150, 200, 225, 250 мм.
Верхняя облицовка с высокими трапециевидными гофррами. Нижняя облицовка с трапе-циевидными гофррами.

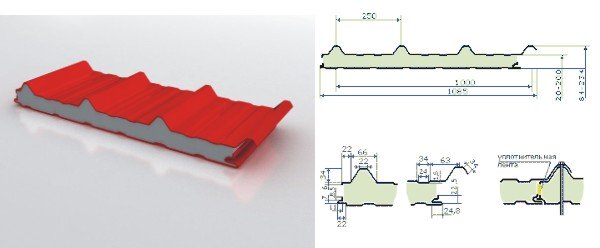

Тип 10.
Заводская маркировка - ПТКМК. Корейская линия.

Длина: 1500-15000мм.
Ширина габаритная: 1085 мм. Ширина монтажная: 1000 мм.
Толщина по утеплителю: 50, 80, 100, 120, 150, 200 мм.
Верхняя облицовка с высокими трапециевидными гофррами. Нижняя облицовка с трапе-циевидными гофррами.


Несущая способность панелей.

Таблица 1. Несущая способность кровельных панелей.

Толщина панели, мм	Схема нагружения	Несущая способность при равномерно распределенных нагрузках, кг/м2					Схема нагружения	Несущая способность при равномерно распределенных нагрузках, кг/м2
		Пролет, м						Пролет, м
		1	1,5	2	2,5	3		1	1,5	2	2,5	3
50		-	-	-	-	-		-	-	-	-	-
80		-	-	-	-	-		-	-	-	-	-
100		583	378	275	213	156		441	283	203	156	124
120		723	469	343	267	207		552	355	357	199	156
150		931	606	444	347	282		717	464	337	261	211
200		1278	835	613	480	391		993	645	470	366	296

Примечание:
1. Толщина панелей в таблицах приведена к толщине утеплителя;
2. Толщина металлических облицовок принята 0,6 мм;
3. Ширина опор должна быть не менее:
a. для однопролетной балки — 60 мм;
b. для двухпролетной балки на внешних опорах — 40 мм, на внутренних— 80 мм;
4. При расчете несущей способности учтена собственная масса панели и сосредоточенная нагруз-ка величиной 100 кгс в середине пролета.
5. Допускаемый прогиб принят L/200 пролета.

Таблица 2. Несущая способность стеновых панелей.

Толщина панели, мм	Схема нагружения	Несущая способность при равномерно распределенных нагрузках, кг/м2				Схема нагружения	Несущая способность при равномерно распределенных нагрузках, кг/м2
		Пролет, м					Пролет, м
		3	4	5	6		3	4	5	6
50		79	-	-	-		65	-	-	-
80		127	-	-	-		100	-	-	-
100		165	113	70	50		125	93	65	50
120		196	131	84	58		157	114	81	58
150		245	155	99	69		200	132	95	69
200		304	171	109	76		215	150	105	76
225		330	186	119	83		265	169	117	83
250		334	193	124	86		248	185	121	86

Примечание:
1 Толщина панелей в таблицах приведена к толщине утеплителя;
2 Толщина металлических облицовок принята 0,6 мм;
3 Ширина опор должна быть не менее:
a. для однопролетной балки — 40 мм;
b. для двухпролетной балки на внешних опорах — 40 мм, на внутренних— 70 мм;
4 При определении предельного прогиба учтена разность температур наружной и внутренней ме-таллической обшивки ΔT=55°C;
5 Допускаемый прогиб принят L/100 пролета.

Огнестойкость панелей.

Пределы огнестойкости стеновых и кровельных панелей «сэндвич» с минераловатным утеплите-лем из базальтового волокна, приведены в таблице 3.

Таблица 3. Пределы огнестойкости стеновых и кровельных панелей.

Обозначения в таблице 1:
R — потеря несущей способности вследствие обрушения конструкции или возникновения пре-дельных деформаций;
Е — потеря целостности в результате образования в конструкциях сквозных трещин или отвер-стий, через которые на не обогреваемую поверхность проникают продукты горения или пламя;
I — потеря теплоизолирующей способности вследствие повышения температуры на не обогре-ваемой поверхности конструкций до предельных значений;
Цифра — соответствует времени достижения предельного состояния в минутах.

Панели сэндвич соответствуют требованиям ГОСТ 30247.0-94, ГОСТ 30247.1-94 и могут ис-пользоваться для строительства, включая здания 1 степени огнестойкости.

Масса, теплосопротивление и нормы отгрузки панелей.

Масса, сопротивление теплопередаче и норма вагонной отгрузки панелей приведены в таблице 4.

Таблица 4. Масса, сопротивление теплопередаче и норма вагонной отгрузки

Примечание:
1. R - приведенное сопротивление теплопередаче (по полю);
2. Норма вагонной отгрузки указана максимальная, при длине панелей 12 м или 6 м.
