Фасадные кассеты

Фасадные кассеты - это новый элемент в отделке фасадов зданий и сооружений. Как правило, кассеты используются для улучшения теплотехнических характеристик ограждающих конструкций и защиты фасадов зданий от вредных атмосферных воздействий.

МП 1000 Фасадные кассеты (МП 1005)

Фасадные кассеты МП 1000 и МП 1005 (отличающихся расположением крепежных отверстий) обычно имеют прямоугольную форму, но могут изготавливаться угловыми, треугольными, трапецевидными и др. сложных форм. Кассеты имеют открытое крепление. Расстояние между кассетами фиксированное - 25 мм. Глубина кассет может варьироваться, стандартная глубина - 20 мм. Отогнутые фланцы кассет служат для их крепления антивандальными самонарезающими винтами «Irius». Монтаж кассет ведется снизу вверх, слева направо.

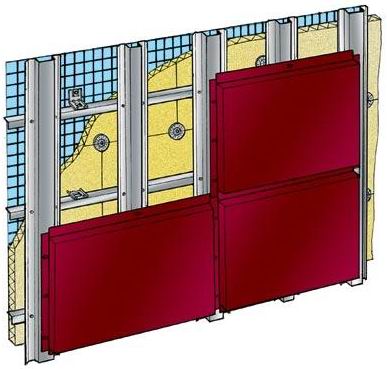

Рис.1 Пример облицовки стены здания фасадными кассетами МП 1000 с утеплением жесткой минватой

Фасадные кассеты МП 2000 (МП 2005)

Фасадные кассеты МП 2000 и МП 2005, отличающиеся друг от друга конструкцией замка, имеют прямоугольную или угловую форму, скрытое крепление, вертикальный руст между кассетами варьируется от 5 до 30 мм. Стандартная глубина кассет МП 2000 - 30 мм, МП 2005 - 20 мм. Вертикальный шляпный профиль может быть цветным или же закрываться цветной декоративной полосой.

Рис.2 Пример облицовки стены здания фасадными кассетами МП 1000 с утеплением жесткой минватой

Монтаж фасадных кассет ведется снизу вверх, низ первой фасадной кассеты защелкивается за начальную планку, верх кассеты закрепляется самонарезающими винтами. Низ следующей кассеты защелкивается за верхнюю часть нижележащей кассеты и т.д. Тепловое расширение компенсируется размерами соединительных отверстий и конструкцией замка между кассетами.

Основные преимущества вентилируемой фасадной системы с облицовкой фасадными касетами МП 1000 и МП 2000:

• небольшой вес системы, если сравнивать с отделкой керамогранитом или фиброцементными плитами;
• сравнительная дешевизна среди других систем вентилируемых фасадов;
• долговечность;
• пожаробезопасность;
• снижает электромагнитное воздействие;
• кассета конструктивно обеспечена от циклических термических деформаций;
• внешняя поверхность панелей защищена пленкой от повреждений возникающих при транспортировке и монтаже;
• имеются отверстия в нижней части кассет для лучшей вентиляции;
• повышенная точность изготовления панелей упрощает монтаж и улучшает внешний вид;
• возможность изготовления угловых панелей.

Фасадная кассета МП 1000/20/25	Фасадная кассета МП 1005/20/25	Фасадная кассета МП 2000/30/30	Фасадная кассета МП 2005/20/25
Жесткий утеплитель ­ (минвата или кашированная стекловата плотностью 80­120 кг/м3)	Мягкий утеплитель  (­ минвата или стекловата плотностью 30­50 кг/м3)	Крепежный кронштейн усиленный ККУ­90х80 (120,150,180,230) с шайбой и паронитовой прокладкой, t=2 мм	Начальная планка ПН МП2000­30х15х1250 (ПН МП2005­25х16х1250).
Крепежный профиль Г­образный КПГ­60х44х3000 , t=1.2 мм	Профиль крепежный шляпный КПШ­90х20 (вертикальный основной) , t=1.2 мм	Профиль крепежный шляпный КПШ­50х20 (вертикальный основной) , t=1.2 мм	Крепежный профиль Z­образный КПZ­29х20х3000, t=1.2 мм
Анкера для крепления кронштейнов. Тарельчатые дюбели для крепления утеплителя.	Саморез СМЭШ2-4.8х28 с прокладкой из ЭПДМ-резины с шестигранной головкой. Предназначен для скрепления элементов обрешетки и крепления кассет МП 2000 (МП 2005).	Заклепка стальная. Предназначена для скрепления элементов обрешетки.	Саморез СМЭИ2-4.8х20 с прокладкой из ЭПДМ-резины и головкой “Ириус”. Предназначен для видимого крепления кассет МП 1000. Насадка Е420 «Ириус»
